密封箱说明书

TYBOX系列

密封箱

使用说明书

 请在使用、安装产品前仔细阅读使用说明书

请妥善保管使用说明书

一、技(jì )术参数

   材料：       聚碳酸酯（PC）/ABS

   防护等级：　　　　　   IP65/IP65

   抗冲击性：　　　　　   IK08/IK07

   绝缘保护：　　　　      完全绝缘/完全绝缘

   工作温度：                  -40°C ～ +120°C/-40°C ～ +80°C

   阻燃性：                      V0级/V2级

   化學稳定性：　　         良好/良好

   颜色：                         RAL7040/RAL7021/RAL7032/RAL7021

   毒性：　　　　　　     无卤素/无卤素

   抗紫外線：　　　　　  UL50L/无

   RoHs：　　　　　　    符合/不符合

二、产品安装

密封胶条和塑料螺栓安装：

1.将密封胶条装入盒盖的密封条槽内，不同的盒體型号对应不同粗细的密封条，密封条接口处首尾两端的剪切角度约為30度，装入时密封条要均匀的装到盒盖密封槽内；

2.将装好密封胶条的盒盖与盒底拼装对齐，再用電动螺丝刀将四个塑料螺栓打入安装孔内，電动螺丝刀扭力不能设得过大（建议扭矩：0.6N·M，建议使用螺丝刀槽号：1（ø5mm）十字電动螺丝刀），避免扭伤螺栓。

延伸框安装：

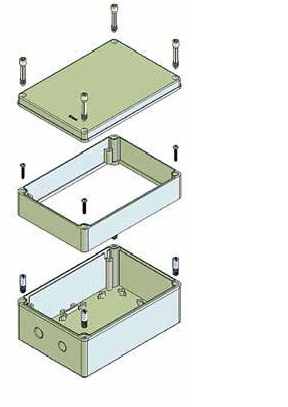

如需给盒體加高，可先在盒底安装孔内装入延伸框安装柱，再装上延伸框并用電动螺丝刀将安装螺钉拧紧，再装上盒盖即可，见下图1。

图1

铰链和挂锁安装：

1.将盒盖盒底用钻床钻出对应的铰链搭扣孔

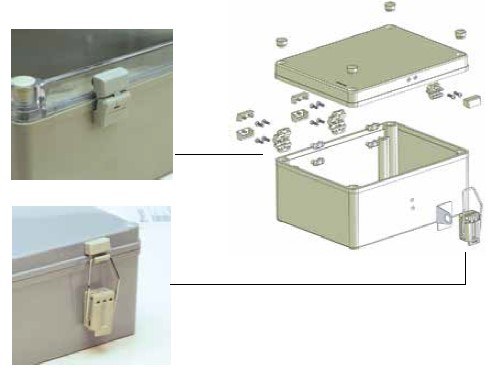

2.再将对应的铰链搭扣组件安装在对应的位置，见下图2。

图2

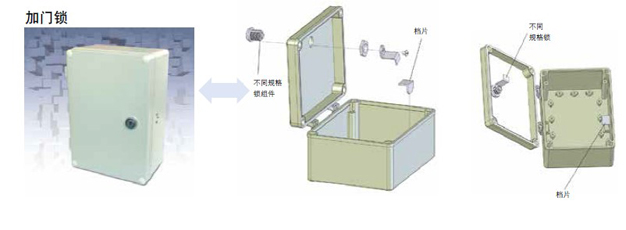

3如需装锁，即不用再装搭扣，将原先搭扣的位置装

上门锁即可，见下图3。

图3

面板、导轨安装：

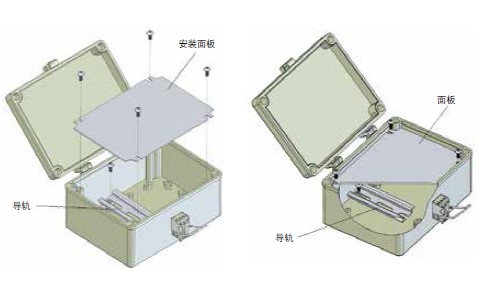

将面板放在盒底上平面安装柱上，并用電动螺丝刀拧紧四颗安装螺钉即可，导轨安装在盒底下平面安装柱上，并用電动螺丝刀拧紧两颗安装螺钉即可，见下图4。

图4

翻板、底板安装：

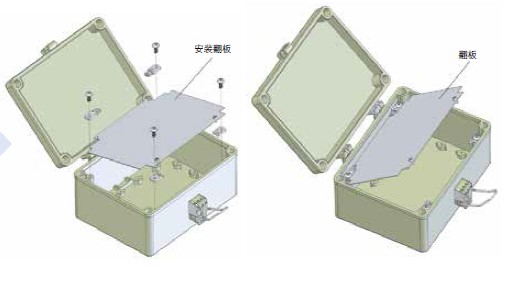

1.将翻板放在盒底上平面安装柱上，并在对应的位置安装翻板组件，见下图5。

图5

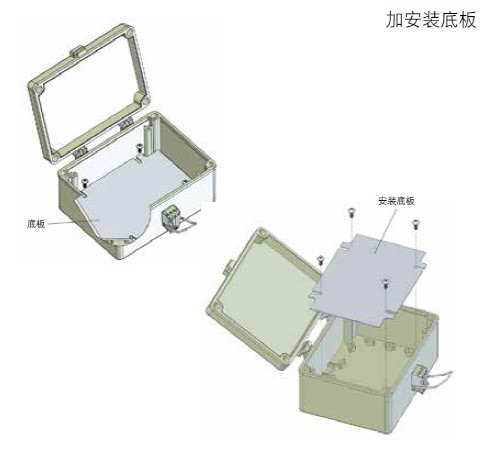

2.将底板放在盒底下平面安装柱上，并用点动螺丝刀拧紧四颗安装螺钉见右图6。

图6

挂钩安装和直接安装：

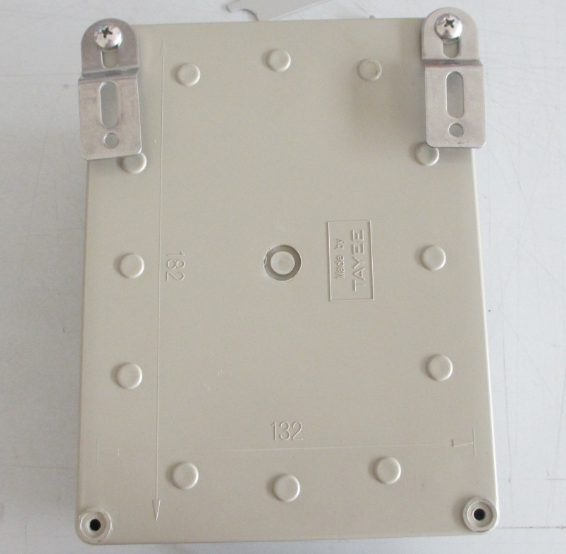

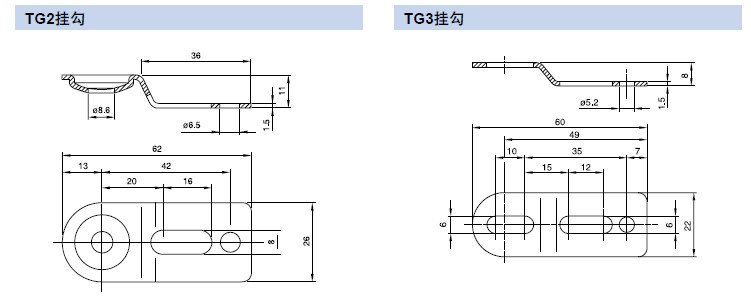

1.直接安装无需挂钩，直接用自攻螺钉将安装板与盒底面安装孔固定即可；挂钩安装则需将挂钩放在盒底面的安装孔上，并用電动螺丝刀拧紧，见图7。

图7

敲落孔作业说明：

1.用ø3至ø5的一字螺丝刀进行敲落孔开孔作业；

2.一字螺丝刀刃口置于敲落孔底部（靠近盒底侧）；

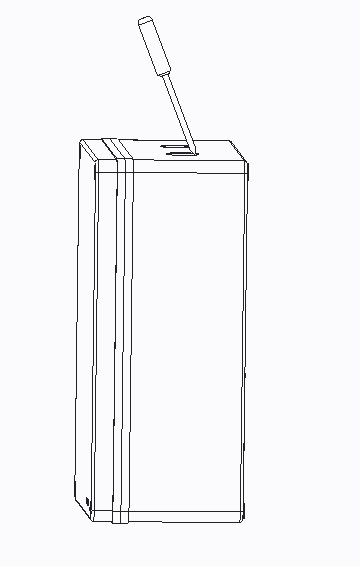

3.一字螺丝刀与盒底成20°夹角，见图8；

4.用1～2磅铁锤敲击；

5.敲落孔边缘毛刺用刀片修整。

图8

三、合格证：
