電源故障和端口中断时，可通过继電器输出警告
广播风暴保护
支持 -40 至 75°C 工作温度（-T 型号）

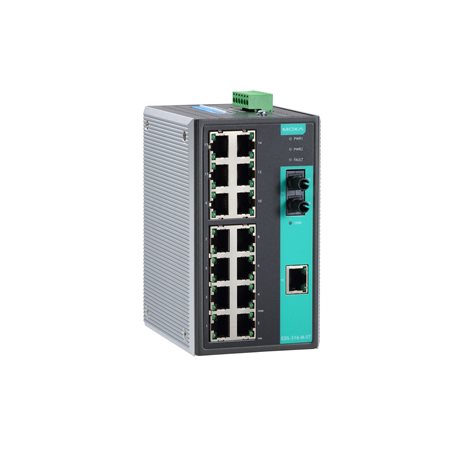

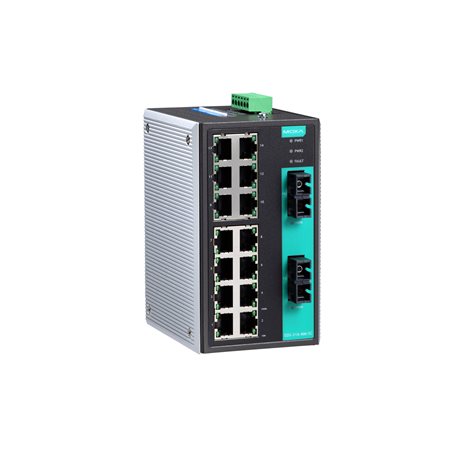

EDS-316 工业以太网交换机為工业以太网通信提供了经济型解决方案。这款 16 端口交换机内置的继電器警告功能，可在发生電源故障或端口中断时，向网络管理员发出警报。此外，这款交换机专用于严苛的工业环境，例如：Class 1 Div. 2 和 ATEX Zone 2 危险环境。
这款交换机符合 FCC、UL 和 CE 标准，支持 -10 至 60°C 标准温度或 -40 至 75°C 宽温工作。所有型号都通过了 100% 烧机测试，以满足工业自动化控制应用的特殊需求。EDS-316 交换机可以轻松安装在导轨和配電箱上。
纯電阻性负载：1 A @ 24 VDC
EDS-316 系列：16
EDS-316-MM-SC/MM-ST/MS-SC/SS-SC 系列，EDS-316-SS-SC-80：14
EDS-316-M-SC/M-ST/S-SC 系列：15
所有型号均支持：
速率自适应
全/半双工模式
自动 MDI/MDI-X 连接
EDS-316-M-SC：1
EDS-316-M-SC-T：1
EDS-316-MM-SC：2
EDS-316-MM-SC-T：2
EDS-316-MS-SC：1
EDS-316-M-ST 系列：1
EDS-316-MM-ST 系列：2
EDS-316-MS-SC，EDS-316-S-SC 系列：1
EDS-316-SS-SC 系列：2
EDS-316-SS-SC-80：2
IEEE 802.3，用于 10BaseT
IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
IEEE 802.3x，用于流量控制
| 100BaseFX | |||||
| 多模 | 单模 (40 km) | 单模 (80 km) | |||
| 光纤線缆类型 | OM1 | 50/125 µm | G.652 | G.652 | |
| 800 MHz x km | |||||
| 典型距离 | 4 km | 5 km | 40 km | 80 km | |
| 波長 | 典型值 (nm) | 1300 | 1310 | 1550 | |
| TX 波長范围 (nm) | 1260 至 1360 | 1280 至 1340 | 1530 至 1570 | ||
| RX 波長范围 (nm) | 1100 至 1600 | 1100 至 1600 | 1100 至 1600 | ||
| 光功率 | TX 功率范围 (dBm) | -10 至 -20 | 0 至 -5 | 0 至 -5 | |
| RX 灵敏度范围 (dBm) | -3 至 -32 | -3 至 -34 | -3 至 -34 | ||
| 链路预算 (dB) | 12 | 29 | 29 | ||
| 色散损失 (dB) | 3 | 1 | 1 | ||
| 注意：连接单模光纤收发器时，建议使用衰减器以防止光功率过大造成的损坏。 注意：计算特定光纤收发器的“典型距离”如下：链路预算 (dB) > 色散损失 (dB) + 总链路损耗 (dB)。 | |||||
端口中断报警
1.25 Mb
4 K
存储转发
非光纤型号：0.34 A @ 24 VDC
光纤型号：0.4 A @ 24 VDC
1 个可拆卸 6 触点接線端子
9.6 至 60 VDC
12/24/48 VDC，冗余双電源输入
支持
支持
