EDS-308 系列

moxa-eds-308-series-image-2-(1).jpg | Moxa

EDS-308 系列
8 端口非网管型工业以太网交换机

特点和优势

電源故障和端口中断时，可通过继電器输出警告
广播风暴保护
支持 -40 至 75°C 工作温度（-T 型号）

认证

介绍

EDS-308 工业以太网交换机為工业以太网通信提供了经济型解决方案。这款 8 端口交换机具有内置的继電器警告功能，可在发生電源故障或端口中断时，向网络管理员发出警报。此外，这款交换机专用于严苛的工业环境，例如：Class 1 Div. 2 和 ATEX Zone 2 危险环境。

这款交换机符合 FCC、UL 和 CE 标准，支持 -10 至 60°C 标准温度或 -40 至 75°C 宽温工作。所有型号都通过了 100% 烧机测试，以满足工业自动化控制应用的特殊需求。EDS-308 交换机可以轻松安装在导轨和配電箱上。

输入/输出接口

报警功能通道

纯電阻性负载：1 A @ 24 VDC

10/100BaseT(X) 端口（RJ45 接头）

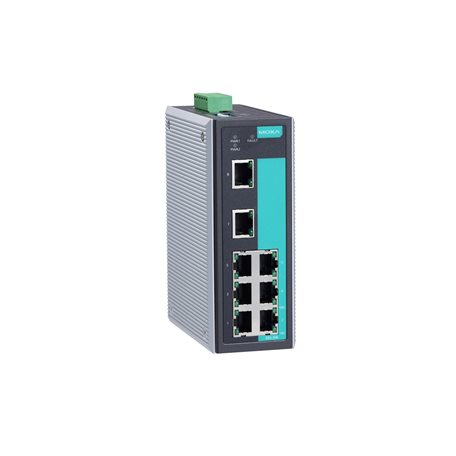

EDS-308/308-T：8
EDS-308-M-SC/308-M-SC-T/308-S-SC/308-S-SC-T/308-S-SC-80：7
EDS-308-MM-SC/308-MM-SC-T/308-MM-ST/308-MM-ST-T/308-SS-SC/308-SS-SC-T/308-SS-SC-80：6

所有型号均支持：
速率自适应
全/半双工模式
自动 MDI/MDI-X 连接
100BaseFX 端口（多模 SC 接头）

EDS-308-M-SC：1
EDS-308-M-SC-T：1

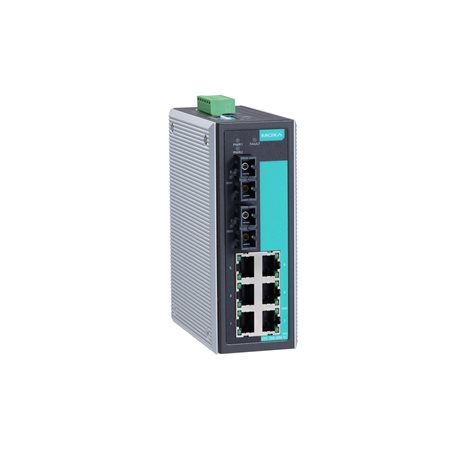

EDS-308-MM-SC：2
EDS-308-MM-SC-T：2
100BaseFX 端口（多模 ST 接头）

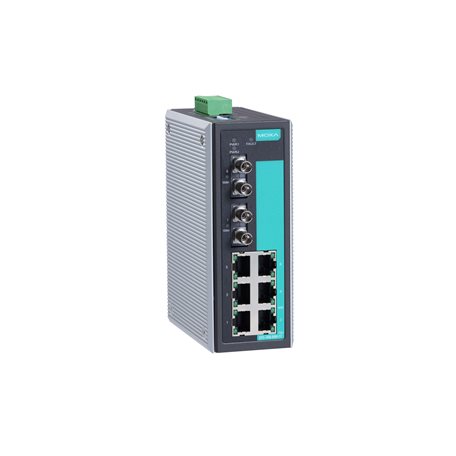

EDS-308-MM-ST：2
EDS-308-MM-ST-T：2
100BaseFX 端口（单模 SC 接头）

EDS-308-S-SC：1
EDS-308-S-SC-T：1
EDS-308-SS-SC：2
EDS-308-SS-SC-T：2
100BaseFX 端口（单模 SC 接头，80 km）

EDS-308-S-SC-80：1
EDS-308-SS-SC-80：2
标准

IEEE 802.3，用于 10BaseT
IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
IEEE 802.3x，用于流量控制

光纤

		100BaseFX
		多模		单模 (40 km)	单模 (80 km)
光纤線缆类型		OM1	50/125 µm	G.652	G.652
光纤線缆类型		OM1	800 MHz x km	G.652	G.652
典型距离		4 km	5 km	40 km	80 km
波長	典型值 (nm)	1300		1310	1550
	TX 波長范围 (nm)	1260 至 1360		1280 至 1340	1530 至 1570
	RX 波長范围 (nm)	1100 至 1600		1100 至 1600	1100 至 1600
光功率	TX 功率范围 (dBm)	-10 至 -20		0 至 -5	0 至 -5
	RX 灵敏度范围 (dBm)	-3 至 -32		-3 至 -34	-3 至 -34
	链路预算 (dB)	12		29	29
	色散损失 (dB)	3		1	1
注意：连接单模光纤收发器时，建议使用衰减器以防止光功率过大造成的损坏。注意：计算特定光纤收发器的“典型距离”如下：链路预算 (dB) > 色散损失 (dB) + 总链路损耗 (dB)。

以太网接口

端口中断报警

MAC 地址表大小

2 kb
数据包缓冲區大小

768 K
处理类型

存储转发

输入電流

EDS-308/308-T：0.07 A @ 24 VDC
EDS-308-M-SC/S-SC 系列，308-S-SC-80：0.12 A @ 24 VDC
EDS-308-MM-SC/MM-ST/SS-SC 系列，308-SS-SC-80：0.15 A @ 24 VDC
连接

1 个可拆卸 6 触点接線端子
工作電压

9.6 至 60 VDC
输入電压

冗余双電源输入，12/24/48 VDC
反接保护

支持
过载電流保护

支持

外壳

金属
IP 等级

IP30
尺寸

53.6 x 135 x 105 mm（2.11 x 5.31 x 4.13 英寸）
重量

790 g (1.75 lb)
安装

导轨式安装，壁挂式安装（带可选套件）
