EDS-P206A 系列

moxa-eds-p206a-series-image-1-(1).jpg | Moxa

EDS-P206A 系列
6 端口非网管型工业以太网交换机，带 4 端口 IEEE 802.3af/at PoE+

特点和优势

IEEE 802.3af/at 标准的 PoE 和 combo 以太网端口
每个 PoE 端口供電可达 30 W
12/24/48 VDC 冗余双電源输入
智能電源功耗检测和分类
VDC 冗余双電源输入
支持 -40 至 75°C 工作温度（-T 型号）

认证

介绍

EDS-P206A-4PoE 智能型 6 端口非网管型工业以太网交换机，配备 1 至 4 个端口的 PoE（以太网供電）。这款交换机被分类為供電设备 (PSE)，当以这种方式使用时，EDS-P206A-4PoE 交换机可集中供電，每个端口供電可达 30 W 功率。

这款交换机可為 IEEE 802.3af/at 标准设备（受電设备）供電，无需额外接線，并且支持 IEEE 802.3/802.3u/802.3x、10/100M、全/半双工、MDI/MDI-X 自适应，為工业以太网通信提供了经济型的高带宽解决方案。

以太网接口

10/100BaseT(X) 端口（RJ45 接头）

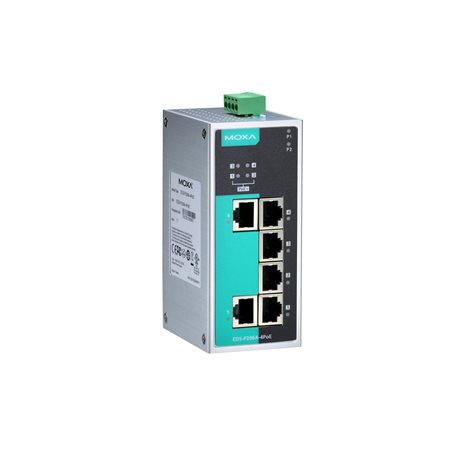

EDS-P206A-4PoE 系列：2
EDS-P206A-4PoE-M-SC/M-ST/S-SC 系列：1

支持的功能：
速率自适应
全/半双工模式
自动 MDI/MDI-X 连接
100BaseFX 端口（多模 SC 接头）

EDS-P206A-4PoE-M-SC 系列：1
EDS-P206A-4PoE-MM-SC 系列：2
100BaseFX 端口（多模 ST 接头）

EDS-P206A-4PoE-M-ST 系列：1

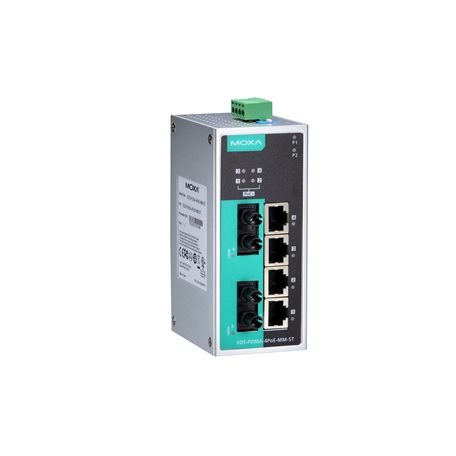

EDS-P206A-4PoE-MM-ST 系列：2
100BaseFX 端口（单模 SC 接头）

EDS-P206A-4PoE-S-SC/P206A-4PoE-S-SC-T：1

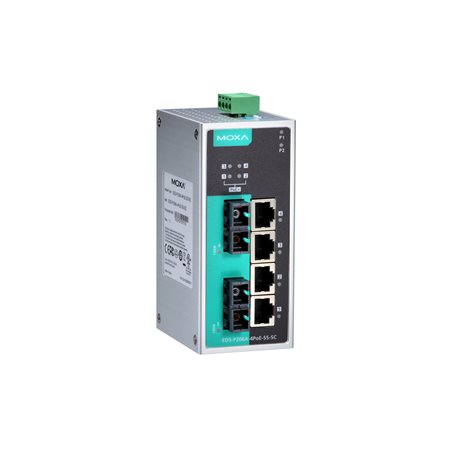

EDS-P206A-4PoE-SS-SC/P206A-4PoE-SS-SC-T：2
PoE 端口（10/100BaseT(X)，RJ45 接头）

4
标准

IEEE 802.3，用于 10BaseT
IEEE 802.3af/at，用于 PoE/PoE+ 输出
IEEE 802.3x，用于流量控制
IEEE 802.3u，用于 100BaseT(X)
PoE 出線

V+、V+、V-、V-，用于 1、2、3、6-pin（Endspan，MDI，Mode A）

光纤

		100BaseFX
		多模		单模
光纤線缆类型		OM1	50/125 µm	G.652
光纤線缆类型		OM1	800 MHz x km	G.652
典型距离		4 km	5 km	40 km
波長	典型值 (nm)	1300		1310
	TX 波長范围 (nm)	1260 至 1360		1280 至 1340
	RX 波長范围 (nm)	1100 至 1600		1100 至 1600
光功率	TX 功率范围 (dBm)	-10 至 -20		0 至 -5
	RX 灵敏度范围 (dBm)	-3 至 -32		-3 至 -34
	链路预算 (dB)	12		29
	色散损失 (dB)	3		1
注意：连接单模光纤收发器时，建议使用衰减器以防止光功率过大造成的损坏。注意：计算特定光纤收发器的“典型距离”如下：链路预算 (dB) > 色散损失 (dB) + 总链路损耗 (dB)。

数据包缓冲區大小

768 kb
MAC 地址表大小

2 K
处理类型

存储转发

输入電流

5.55 A @ 24 VDC
连接

1 个可拆卸 4 触点接線端子
工作電压

12 至 57 VDC
输入電压

12/24/48 VDC，冗余双電源输入
功率预算

总 PD 损耗，最大 120 W
各 PoE 端口最大 30 W
功耗（最大）

最大 13.2 W 满载，无 PD 损耗
反接保护

支持
过载電流保护

支持

外壳

金属
IP 等级

IP30
尺寸

50.3 x 114 x 70 mm（1.98 x 4.53 x 2.76 英寸）
重量

375 g (0.83 lb)
安装

导轨式安装，壁挂式安装（带可选套件）
