EDS-208A 系列

moxa-eds-208a-series-image-1-(1).jpg | Moxa

EDS-208A 系列
8 端口非网管型工业以太网交换机

特点和优势

10/100BaseT(X)（RJ45 接头）、100BaseFX（多模/单模、SC 或 ST 接头）
12/24/48 VDC 冗余双電源输入
IP30 铝制外壳
坚固的硬件设计，非常适合危险环境 (Class 1 Div. 2/ATEX Zone 2)、运输 (NEMA TS2/EN 50121-4/e-Mark) 和海事应用 (DNV/GL/LR/ABS/NK)
支持 -40 至 75°C 工作温度（-T 型号）

认证

介绍

EDS-208A 系列 8 端口工业以太网交换机配备 IEEE 802.3 和 IEEE 802.3u/x、10/100M 全/半双工、MDI/MDI-X 自适应。EDS-208A 系列 12/24/48 VDC（9.6 至 60 VDC）冗余双電源输入，可同时连接 2 个带電直流電源。此系列交换机专為严苛的工业环境而设计，例如：海事 (DNV/GL/LR/ABS/NK)、轨道交通、高速公路或移动应用 (EN 50121-4/NEMA TS2/e-Mark) 或危险环境 (Class I Div. 2, ATEX Zone 2)，符合 FCC、UL 和 CE 标准。

EDS-208A 交换机支持 -10 至 60°C 标准温度或 -40 至 75°C 宽温工作。所有型号通过了 100% 烧机测试，以满足工业自动化控制应用的特殊需求。此外，EDS-208A 交换机具有 DIP 开关，可以启用或禁用广播风暴保护，為不同的工业应用提供了灵活的解决方案。

以太网接口

10/100BaseT(X) 端口（RJ45 接头）

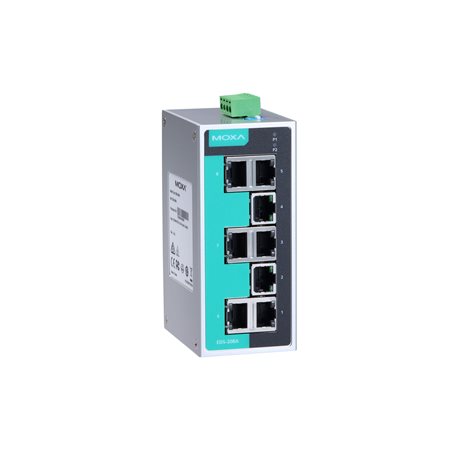

EDS-208A/208A-T：8
EDS-208A-M-SC/M-ST/S-SC 系列：7
EDS-208A-MM-SC/MM-ST/SS-SC 系列：6

所有型号均支持：
速率自适应
全/半双工模式
自动 MDI/MDI-X 连接
100BaseFX 端口（多模 SC 接头）

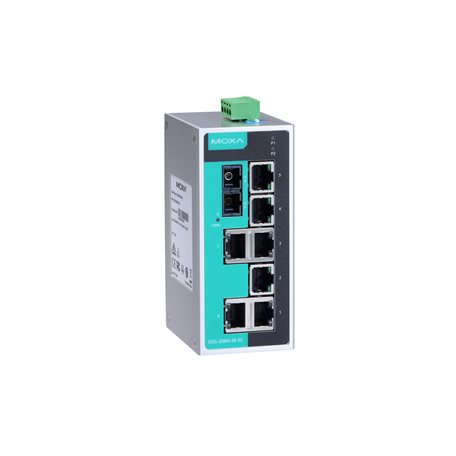

EDS-208A-M-SC 系列：1

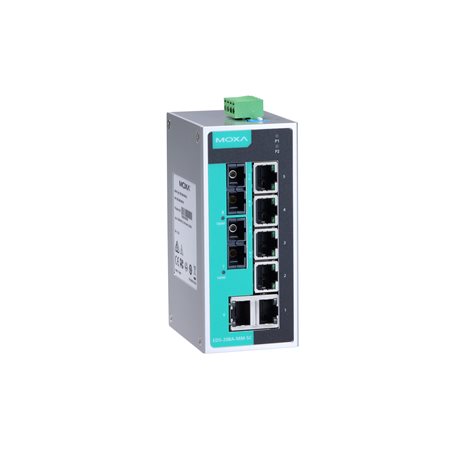

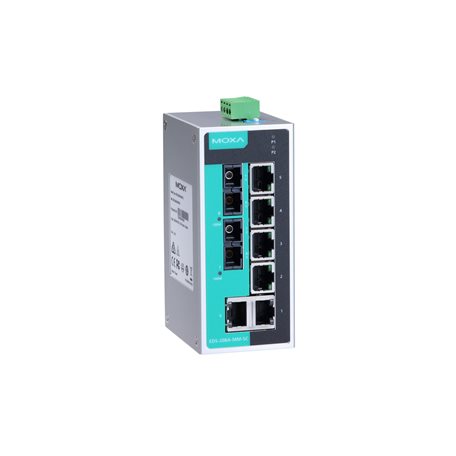

EDS-208A-MM-SC 系列：2
100BaseFX 端口（多模 ST 接头）

EDS-208A-M-ST 系列：1

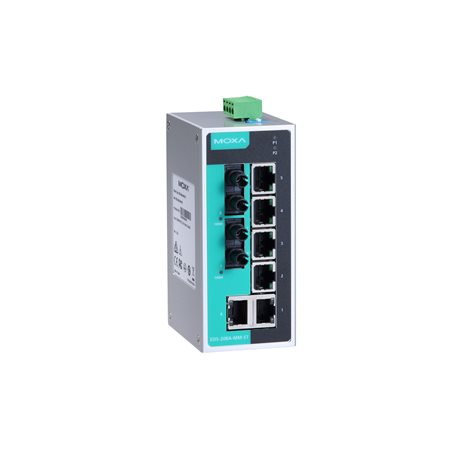

EDS-208A-MM-ST 系列：2
100BaseFX 端口（单模 SC 接头）

EDS-208A-S-SC 系列：1
EDS-208A-SS-SC 系列：2
标准

IEEE 802.3，用于 10BaseT
IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
IEEE 802.3x，用于流量控制

光纤

		100BaseFX
		多模		单模
光纤線缆类型		OM1	50/125 µm	G.652
光纤線缆类型		OM1	800 MHz x km	G.652
典型距离		4 km	5 km	40 km
波長	典型值 (nm)	1300		1310
	TX 波長范围 (nm)	1260 至 1360		1280 至 1340
	RX 波長范围 (nm)	1100 至 1600		1100 至 1600
光功率	TX 功率范围 (dBm)	-10 至 -20		0 至 -5
	RX 灵敏度范围 (dBm)	-3 至 -32		-3 至 -34
	链路预算 (dB)	12		29
	色散损失 (dB)	3		1
注意：连接单模光纤收发器时，建议使用衰减器以防止光功率过大造成的损坏。注意：计算特定光纤收发器的“典型距离”如下：链路预算 (dB) > 色散损失 (dB) + 总链路损耗 (dB)。

MAC 地址表大小

2 K
数据包缓冲區大小

768 kb
处理类型

存储转发

连接

1 个可拆卸 4 触点接線端子
输入電流

EDS-208A/208A-T，EDS-208A-M-SC/M-ST/S-SC 系列：0.11 A @ 24 VDC
EDS-208A-MM-SC/MM-ST/SS-SC 系列：0.15 A @ 24 VDC
输入電压

12/24/48 VDC，冗余双電源输入
工作電压

9.6 至 60 VDC
过载電流保护

支持
反接保护

支持

以太网接口

广播风暴保护

外壳

铝
IP 等级

IP30
尺寸

50 x 114 x 70 mm（1.96 x 4.49 x 2.76 英寸）
重量

275 g (0.61 lb)
安装

导轨式安装，壁挂式安装（带可选套件）
