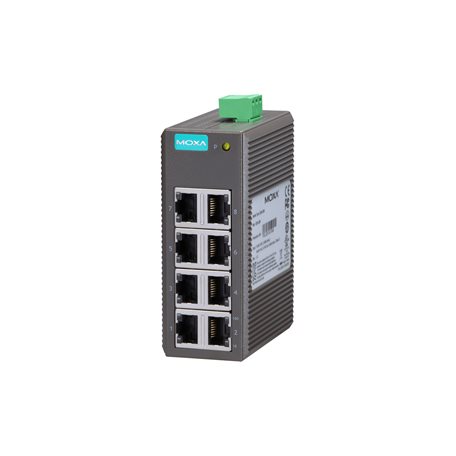

•EDS-208 系列

moxa-eds-208-series-image-1-(1).jpg | Moxa

标准

IEEE 802.3，用于 10BaseT
IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
IEEE 802.3x，用于流量控制
10/100BaseT(X) 端口（RJ45 接头）

自动 MDI/MDI-X 连接
全/半双工模式

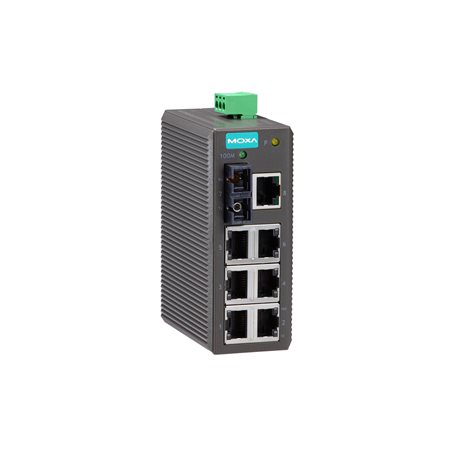

100BaseFX 端口（多模 SC 接头）

EDS-208-M-SC：支持
100BaseFX 端口（多模 ST 接头）

EDS-208-M-ST：支持

		100BaseFX
		多模		单模
光纤線缆类型		OM1	50/125 µm	G.652
光纤線缆类型		OM1	800 MHz x km	G.652
典型距离		4 km	5 km	40 km
波長	典型值 (nm)	1300		1310
	TX 波長范围 (nm)	1260 至 1360		1280 至 1340
	RX 波長范围 (nm)	1100 至 1600		1100 至 1600
光功率	TX 功率范围 (dBm)	-10 至 -20		0 至 -5
	RX 灵敏度范围 (dBm)	-3 至 -32		-3 至 -34
	链路预算 (dB)	12		29
	色散损失 (dB)	3		1
注意：连接单模光纤收发器时，建议使用衰减器以防止光功率过大造成的损坏。注意：计算特定光纤收发器的“典型距离”如下：链路预算 (dB) > 色散损失 (dB) + 总链路损耗 (dB)。
