iTRAK 5730 Small Frame

iTRAK 5730 Small Frame 的占地面积比较小，适用于小型机器，其动子间距為 50 mm，非常适合初级包装应用领域，例如枕式包装、卧式装盒，以及成型包装、灌装、密封装袋。此外，iTRAK 5730 Small Frame 也可以轻松地集成到系统架构中，提供分析功能，有助于优化能耗、监控部件磨损情况以及减少停机时间。

iTRAK 5730 还具有集成安全性（例如，安全扭矩关断和安全停止 1），能达到 SIL 3/PLe 安全等级。建立安全區域可以提高安全性，也不会影响生产效率。即使在安全區域内发生小状况，安全區域外的运动也可以继续进行。功能包括：

• 运输器最小间距：50 mm

• 工具面直径：420 mm

• 横向宽度： 130 mm

• 力：峰值力 100 N，连续力 36 N

• 速度：高达 5 m/s

• 有效负载：高达 4 kg，有效负载越大，速度越慢

• 位置环速率：250 us

• 重复精度：+/-0.01 mm

• 最大系统大小： 64 个逻辑部分，128 个运输器

• 轨道设计：不锈钢

• 防护等级：IP66 带内盖

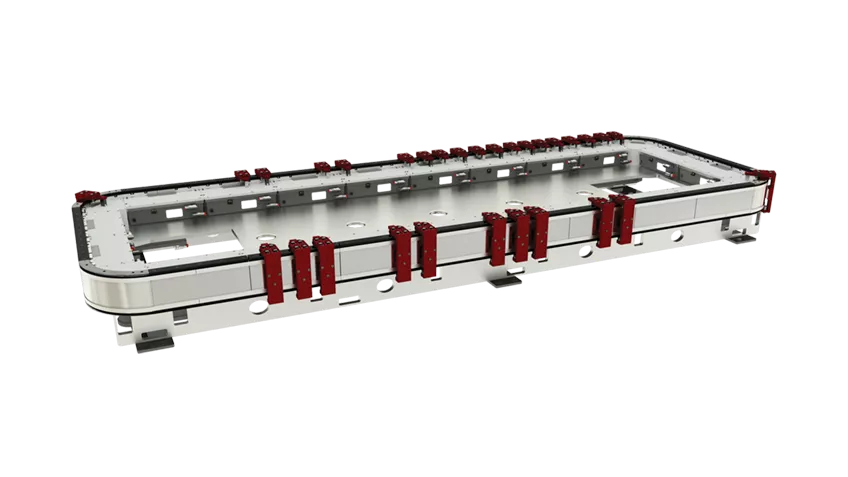

iTRAK Medium Frame

iTRAK Medium Frame 适用于大型系统。它的最大设计長度可达 100 m，能够配备 250 个动子，非常适合有效负载较大的应用领域，例如，汽車装配或重量较大的产品包装。功能包括：

• 最小间距：66…75 mm

• 工具面直径：600 mm

• 横向宽度：~250 mm

• 速度：高达 5 m/s

• 有效负载：高达 40 kg

• 位置环速率：1…2 ms

• 重复精度：+/-0.03 mm

• 最大系统大小：256 个部分，250 个运输器

• 轨道设计：不锈钢

• 防护等级：IP65

電机模块大小的作用力

*峰值力，连续力：46…417 N

電机模块	动子磁铁
	50mm	100mm	150mm
50mm	88 N*	185 N*	265 N*
100mm	176 N*	370 N*	529 N*
150mm	265 N*	555 N*	793 N*

*峰值力，连续力：46…417 N
